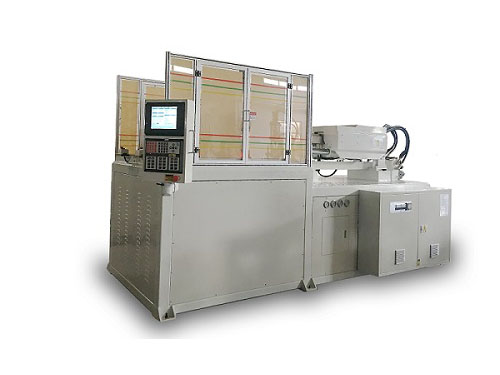

立锁卧射成型机

所属分类：
立卧式BMC注塑机
浏览次数： ...
发布时间： 2026-09-18

立即咨询

详细介绍

立锁卧射成型机，也称为立式锁模卧式射出成型机，结合了立式和卧式注塑机的优点，具有以下特点：

1. 立式合模，卧式射出：这种设计使得成型机在锁模时保持垂直状态，而在射出时则转为水平方向，适用于各种形状和尺寸的产品成型。

2. 射出成型专用料管及螺杆组：配备专用的料管和螺杆，确保塑料熔体的均匀性和稳定性，从而保证成型质量。

3. 特殊液压式供料装置：采用液压方式供料，与料管进料口直接相连，避免了因加料受力而导致的料筒变形问题。

4. 三明治模板设计：包括断热冷水板和隔热玻纤板，有效减少模具热转移对机器寿命和稳定性的影响，同时节省能源。

5. 四柱两站转盘机：一上模二下模的设计，方便操作，增加产能。同时，转盘机的设计使得模具更换更加灵活。

6. 适合特殊材料成型：立锁卧射成型机特别适合加工光学透镜等特殊材料，能够满足高精度和透明度的要求。

7. 大型工件成型：对于汽车玻璃包胶、球类、鞋类等大型工件，立锁卧射成型机能够提供足够的锁模力和射出量，确保成型质量和效率。

立锁卧射成型机以其独特的设计和功能，广泛应用于各种塑料制品的成型，尤其是对于精密度和质量要求较高的产品。

	机器型号	UNIT	JK-550S/2S/LS/R2		JK-850S/2S/LS/R2		JK-1000S/2S/LS/R2		JK-1200S/2S/LS/R2		JK-1600S/2S/LS/R2		JK-2500S/2S/LS/R2		JK-3500S/2S/LS/R2		JK-4000S/2S/LS/R2		JK-5000S/2S/LS/R2		JK-6000S/2S/LS/R2		JK-7000S/2S/LS/R2
射出装置	螺杆直径	mm	32	35	35	40	40	45	45	50	60	65	65	70	85	95	80	90	90	100	95	105	100	110
	射出压力	kg/cm²	2051	1713	1943	1488	1890	1493	1918	1553	1711	1457	1457	1257	1685	1349	1903	1503	1503	1218	1560	1278	1409	1164
	理论射出容积	cm³	129	154	173	226	226	286	315	391	819	960	1060	1230	2350	2940	2080	2640	2640	3259	3890	4760	4315	5220
	射出重量(PS)	g/oz	124/4.5	149/5	168/6.1	220/8	220/8	279/10	307/11	380/14	790/29	938/34	1035/37	1200/43	2290/83	2865/103	2015/73	2550/93	2574/93	3187/115	3760/137	4600/168	4172/152	5049/184
	射出率	cm³/sec	53	63	78	102	116	147	149	182	170	200	216	250	276	345	245	310	465	574	450	550	496	601
	螺杆行程	mm	160		180		180		240		290		320		415		415		415		550		550
	螺杆转速	rpm	0-180		0-220		0-275		0-370		0-220		0-220		0-220		0-240		0-220		0-180		0-180
锁模装置	锁模力	ton	55		85		100		120		160		250		350		400		500		600		600
	最小模厚	mm	220		250		280		300		300		300		400		400		400		500		500
	开模行程	mm	200		250		280		300		400		400		450		450		450		500		500
	最大开模间距	mm	420		500		560		600		700		700		850		850		850		1000		1000
	模柱间距	mm	500x340		560x340		580x420		610x510		750x580		800x530		890x590		890x590		890x590		1110x660		1110x660
	模板尺寸	mm	720x560		795x575		830x670		830x740		1000x810		1070x800		1180x880		1180x880		1180x880		1460x1010		1460x1010
	料嘴中心高	mm	120±50		120±50		120±50		120±50		120±50		160±50		210±50		210±50		210±50		210±50		210±50
	料嘴中心距	mm	100		100		125		125		125		180		180		180		180		180		180
	滑板尺寸	mm	S:500x495		S:500x545		S:580x570		S:750x600		665x500		830x490		770x550		890x590		890x590		1110x660		1110x660
		mm	2S:1000x495		2S:1020x545		2S:1160x570		2S:1500x600		710x750		1090x750		1070x850		1180x880		1180x880		1460x1010		1460x1010
		mm	LS:495x495		LS:545x545		LS:570x570		LS:600x600		2S:1500x650		2S:1500x800		2S:1700x750		2S:1760x880		2S:1760x880		2S:2000x1000		2S:2000x1000
	圆盘直径	mm	900		1000		1000		1200		1400		1500		1800		1800		2000		2200		2400
	顶出行程	mm	45		55		65		75		150		150		150		150		150		150		150
	顶出力	ton	2.3		4		5.4		5.4		11		11		11		11		11		11		11
其他	最大液压压力	kg/cm²	140		140		140		140		140		140		140		140		140		140		140
	油箱容量	L	230		280		350		400		500		600		700		700		700		800		800
	电机马力	kW	7.5		11		15		15		18.5		22		30		30		45		55		55
	电热容量	kW	5.4		5.4		6.3		10		12		14		16		17		16		20		20
	机器重量	kg	2200		3000		4000		7000		7500		8000		10000		12000		13000		15000		16000
	机器外形尺寸	m	/		/		/		/		/		/		/		/		/		/
备注： 1、JM代表立式锁模，立式注射；JK代表立式锁模，水平注射； 2、C代表C型机；ZX代表转轴；SG代表伞骨； 3、S代表单滑；2S代表双滑；LS代表直角；R2代表双工位圆盘；R3代表三工位圆盘；
